美標低溫閘閥

產品展示>> 閘閥>>美標低溫閘閥

一、美標低溫閘閥產品概述

美標低溫閘閥是我司生產的專用在低溫管道上的閥門，適合在液態二氧化碳、液氧、液氮等不同低溫場合使用，根據不同的低溫介質選用不用的閥體材料，LCB材質閥體適合在低溫-46℃使用，LC3材質的閥體適合在-101℃使用，CF8不銹鋼材質的低溫閘閥適合在-196℃環境使用。

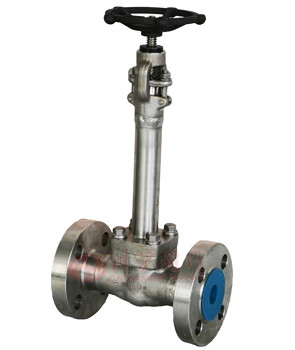

二、美標低溫閘閥產品圖片

美標低溫閘閥

三、美標低溫閘閥技術參數

型號Type	DZ41W、DZ41H
設計制造Design and Manufacture	API600
結構長度Face to face dimension	ANSI B16.10
連接尺寸Connecting Size	法蘭端按FLG:ANSI B16.5
閥體材料 Body material	LCB、LC3、CF8

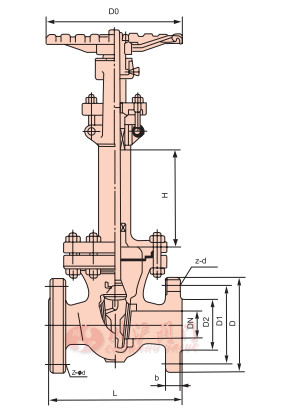

四、美標低溫閘閥結構圖

五、美標低溫閘閥連接尺寸

公稱壓力 CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸(mm> Main figuration and Connecting Size							H
公稱壓力 CLASS	mm	in	L	D	D1	D2	b	Z- d	DO	-46℃	-101℃	-196℃
150Lb	50	2	178	152	120.6	92.1	16	4-19	200	110	130	170
	65	3	203	191	152.4	127	19.5	4-19	250	120	150	190
	80	4	229	229	190.5	157.2	24	8-19	250	130	160	200
	100	5	254	254	215.9	185.7	24	8-22	300	140	170	220
	150	6	267	279	241.3	215.9	25.5	8-22	300	140	170	220
	200	8	292	342	298.4	269.9	29	8-22	350	140	170	220
	250	10	330	406	361.9	323.8	30.5	12-25	400	150	180	240
	300	12	356	483	432	381	32	12-25	400	150	180	240
300Lb	50	2	216	165	127	92.1	22.5	8-19	200	110	130	170
	80	3	298	210	168.3	127	29	8-22	250	120	150	190
	100	4	305	254	200	157.2	32	8-22	300	130	160	200
	125	5	381	279	234.9	185.7	35	8-22	350	140	170	220
	150	6	403	318	269.9	215.9	37	12-22	350	140	170	220
	200	8	419	381	330.2	269.9	41.5	12-25	400	140	170	220
	250	10	451	445	387.5	323.8	48	16-29	450	150	180	240
	300	12	502	521	451	381	51	16-39	500	150	180	240
